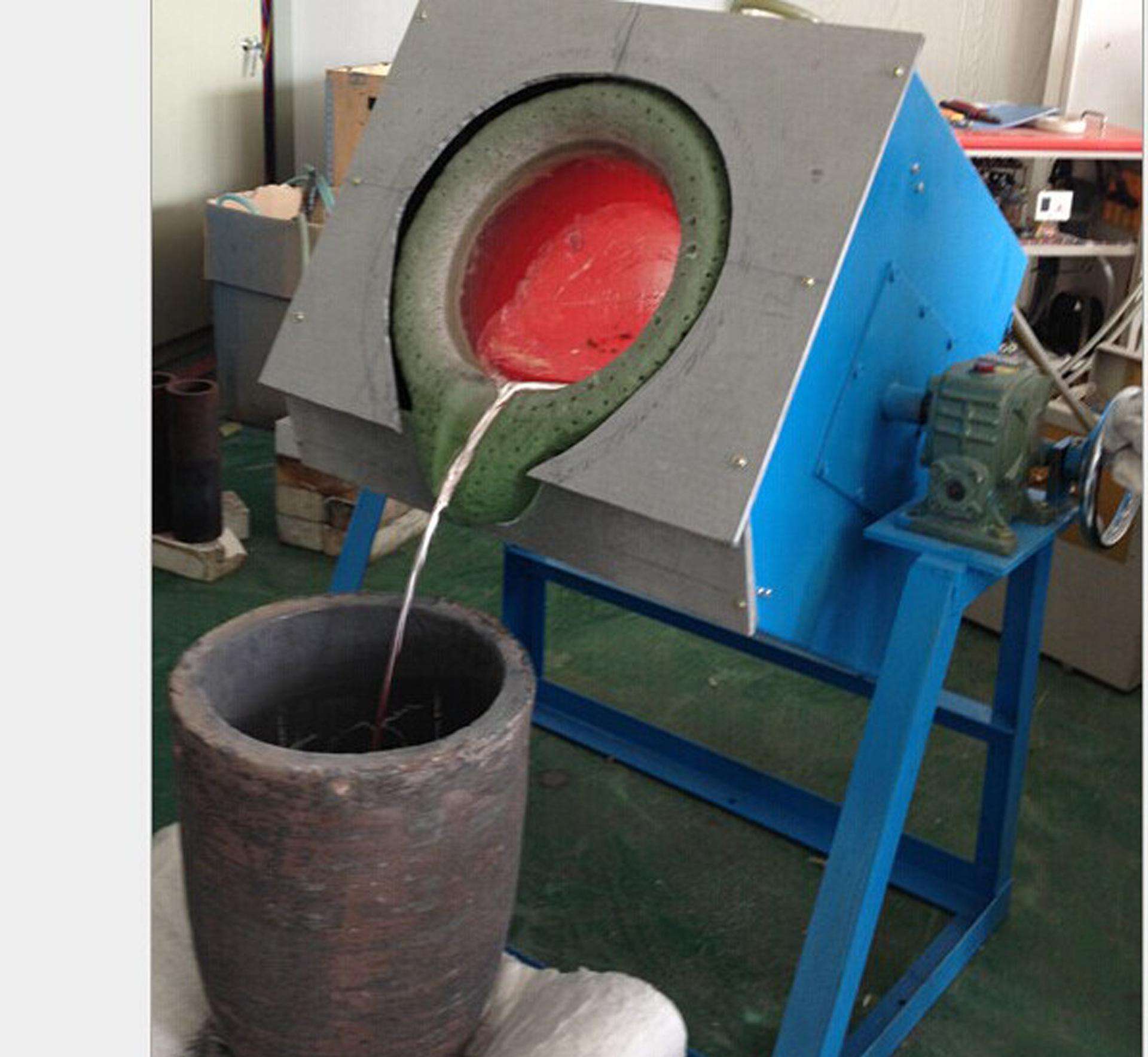

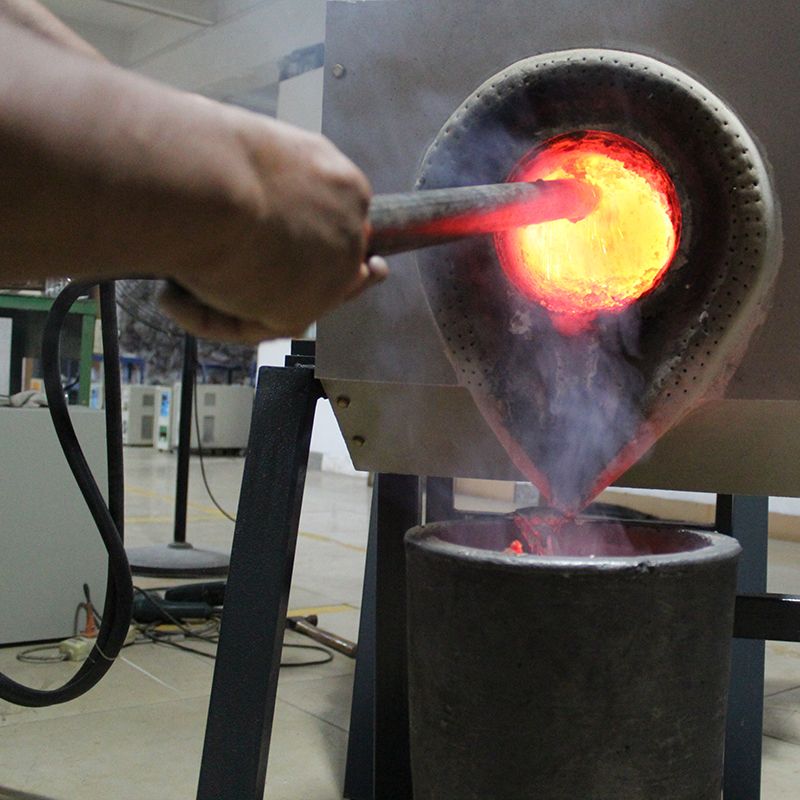

igbt熔化爐，指的是igbt中頻電源，具有很多優點，應用非常廣泛。那igbt冶煉爐電源控制部分的原理是什么？以下*讓廣東力華為您詳細介紹一下！

IGBT中頻電源是一種恒功率輸出電源，只需加入少量的材料*可達到滿功率輸出，而且熔化速度始終保持恒定；IGBT中頻由于逆變部分采用串聯諧振，且逆變電壓較高，因此IGBT中頻比普通可控硅中頻節能，IGBT中頻采用調頻調功，整流部分采用全橋整流，電容濾波，并始終保持500V的工作狀態，因此IGBT中頻產生的高次諧波較小，對電網污染較小。

節能型IGBT晶體管中頻電源比傳統的可控硅中頻電源節能15%-25%，主要原因是：A、逆變電壓高，電流小，線路損耗小，這部分節能約15%，節能型IGBT晶體管中頻電源逆變電壓2800V，而傳統可控硅中頻電源逆變電壓只有750V，電流小近4倍，線路損耗大。功率因數高，功率因數始終大于0.98，無功損耗小，這部分比中頻可控硅電源節能3%-5%。

因為節能IGBT晶體管中頻電源采用半控制整流方式，整流部分的可控硅導通角不可調，所以整個工作過程中的功率因數都大于0.98，無功率損耗。由于節能型IGBT晶體管中頻電源比同等功率可控硅中頻電源一爐快15分鐘左右，在爐口損失的熱量中，在整個過程中所占的比例約為3%，因此這部分比可控硅中頻電源可節能3%左右。

高次諧波干擾：高次諧波主要來源于整流器部分調壓過程中控制硅產生的毛刺電壓，對電網造成嚴重污染，使其他設備無法正常工作；而節能IGBT晶體管中頻電源的整流器部分采用半控制調壓，直流電壓始終工作在*高電壓下，不調節導通角，因此不會產生高次諧波，不會污染電網，變壓器，開關不發熱，也不會影響工廠其他電子設備的運行。恒功率輸出：可控硅中頻電源采用壓力調功，而節能IGBT晶體管中頻電源采用調頻調功，在整個熔煉過程中不受爐料數量和爐襯厚度的影響，均保持恒功率輸出，特別是在生產不銹鋼、銅、鋁等非磁性材料時，更顯示其優點，熔化速度快，爐料元素燒損少，鑄造成本低。

熔煉爐電源控制部分的原理是什么？以上由廣東力華帶來的資料，相信大家已經對igbt熔爐有所了解。
