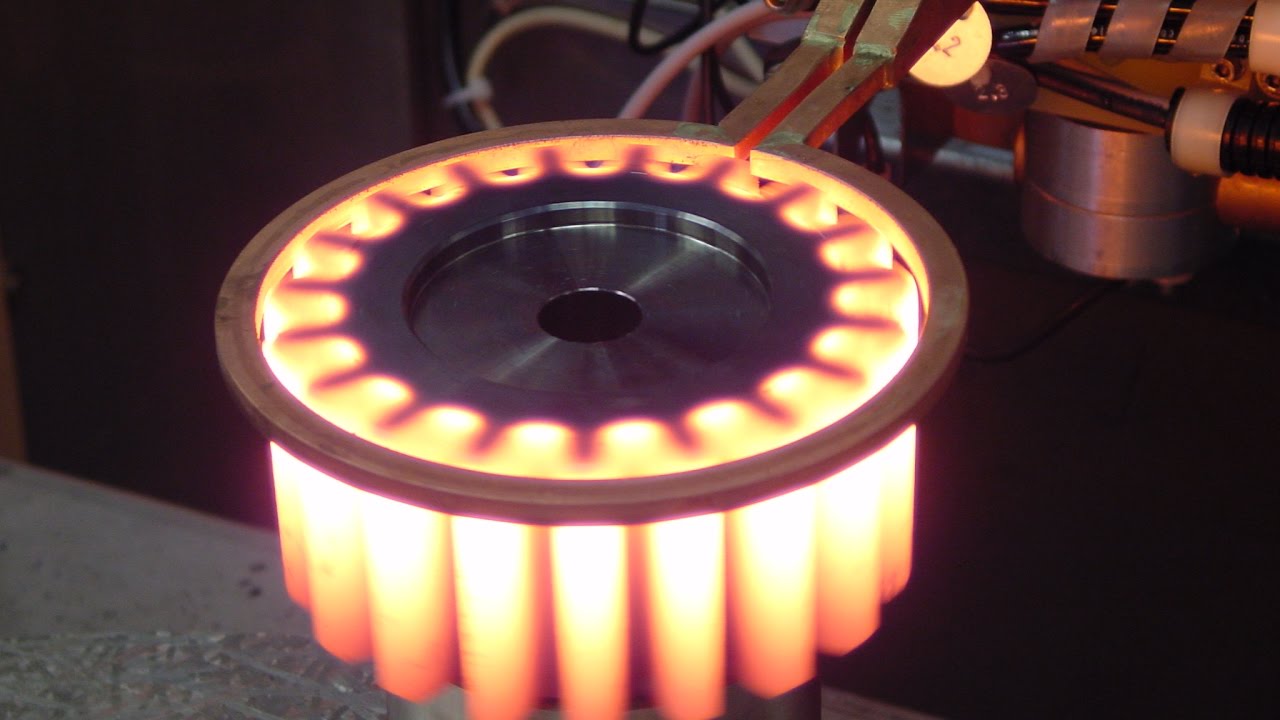

感應淬火具有高效、節(jié)能、便于實現(xiàn)自動化及在線生產等一系列優(yōu)點，在汽車、拖拉機、機床制造、軸承等行業(yè)得到了廣泛的應用，但般的感應淬火也具有不足之處。

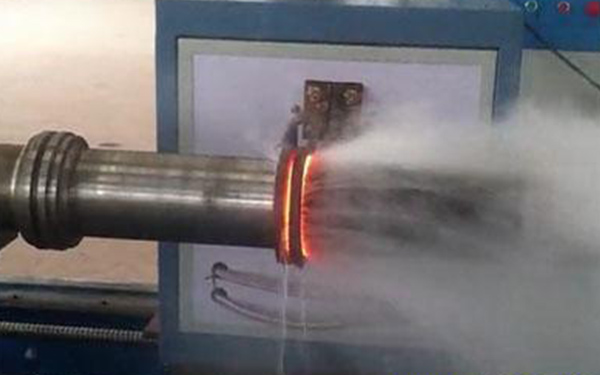

感應加熱不足之處如下:僅工件較薄的表層得到強化，心部還保持原有狀態(tài)，限制了工件的整體強度；對重載的、形狀復雜的工件，如齒輪、十字軸、某些復雜形狀的軸承圈等，在快速加熱(80~5009C/s)時，不易得到均勻的表面加熱，因此這些工件未能采用表面淬火；為防止表面淬火時產生裂紋，一般采用中碳鋼，w(C)控制在0.4%~0.5%，使工件的耐磨性與接觸疲勞強度的提高受到限制；為防止工件淬裂，常使用聚合物水溶液作為淬火冷卻介質，增加了工藝成本，并使裝置復雜化。

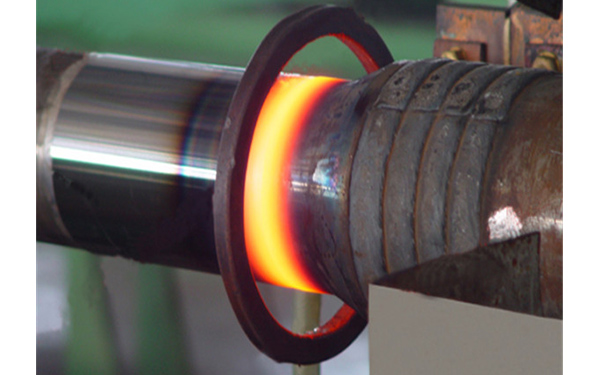

表面淬火也稱透熱表面感應淬火、深層加熱淺層淬火或薄殼淬火法。其實質是:將11~15級的超細晶?？煽卮阃感凿撆c低淬透性鋼進行深層感應加熱，使心部組織也奧氏體化，隨后激烈均勻地用水冷淬火，達到下列情況:1)深度為工件直徑或厚度的10%到20%的表層得到細粒狀高強度的馬氏體組織，硬度為56到63HRC,抗拉強度為220到2600MPa，斷面收縮率為15%到30%。
