冷軋退火設備鎖相頻率自動跟蹤控制電路可以采用模擬電路來實現，比如：①通過逆變器輸出電流檢測取樣，過零檢測、整形等處理為方波信號，去控制專用脈寬調制器（PWM）集成電路的同步端；②電流信號取樣后經整流、PI調節器運算后，去控制PWM集成電路和頻率設置端。常用功能較全的SG3525PWM集成電路，采用模擬控制電路實現頻率白動跟蹤，使用起來*比較方便。

　　冷軋退火設備SG3525的6端是頻率電阻設置PT端，改變?cè)摱说碾妷海ɑ螂娏鳎?能改變PWM輸出脈沖的頻率。將電流取樣后處理的方波脈沖，加*PWM調制器SG3525的同步端3腳，*可使PWM輸出脈沖的頻率同步于電流的頻率。

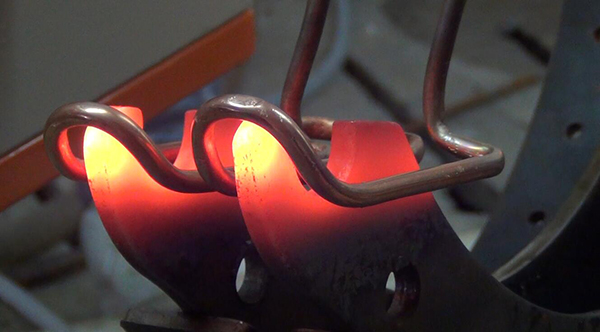

　　冷軋退火設備鎖相頻率自動跟蹤控制電路，目前較為普遍的采用專用鎖相環集成電路，如通用型CD4046、高速型鎖相環MM74C4046，還有運用單片機、數字信號處理器DSP的數字相位鎖定頻率跟蹤器控制系統等，數字鎖相環與模擬鎖相環相比，具有很好的穩定性、精確性。
